Cách giải quyết tiếng ồn EMI khi chuyển đổi bộ đổi nguồn

Cách giải quyết nhiễu EMI khi chuyển đổi bộ đổi nguồn

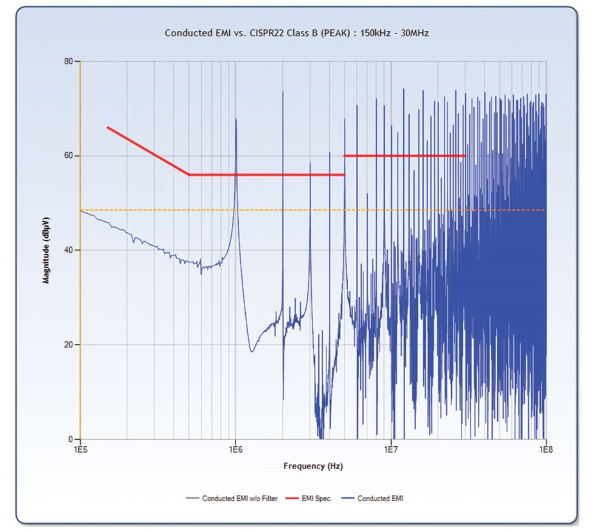

Có hai loại nhiễu EMI ở đầu vào của bộ chuyển đổi nguồn: nhiễu chế độ-chung và nhiễu chế độ{1}}khác biệt. Nhiễu EMI xuất hiện giữa các đường dây đầu vào AC (100–240V) và mặt đất được gọi là nhiễu chế độ-chung. Nó có thể được coi là tín hiệu nhiễu được truyền dọc theo các đường đầu vào AC có điện thế bằng nhau và cùng pha. Mặt khác, nhiễu EMI tồn tại giữa các đường dây đầu vào AC được gọi là nhiễu chế độ-vi sai, có thể được xem như một tín hiệu nhiễu được truyền với độ lệch pha 180{11}}giữa các đường dây đầu vào AC. Nhiễu ở chế độ{12}}chung là dòng nhiễu chạy từ đường dây đầu vào AC xuống đất, trong khi nhiễu ở chế độ{14}}vi sai là dòng nhiễu chạy giữa các đường dây đầu vào AC. Nhiễu EMI dẫn truyền trên bất kỳ đường dây đầu vào bộ chuyển đổi nguồn nào cũng có thể được biểu thị dưới dạng nhiễu chế độ{15}}chung và chế độ vi sai, đồng thời hai loại nhiễu EMI này có thể được coi là nguồn EMI độc lập cần được triệt tiêu riêng biệt.

Có nhiều loại nhiễu điện khác nhau tồn tại ở cả lưới điện xoay chiều 220V/50Hz và máy phát điện xoay chiều 115V/400Hz. Đường dây điện là con đường chính để EMI đi vào và thoát ra khỏi thiết bị điện tử. Thông qua đường dây điện, nhiễu từ lưới điện có thể đi vào bộ đổi nguồn chuyển mạch, làm gián đoạn hoạt động bình thường của nó. Tương tự, nhiễu do bộ chuyển đổi nguồn tạo ra cũng có thể được truyền trở lại lưới qua đường dây điện, gây nhiễu cho các thiết bị điện khác được nối vào lưới. Để ngăn chặn cả hai trường hợp, bạn phải cài đặt bộ lọc thông thấp-ở đầu vào của bộ đổi nguồn chuyển mạch. Bộ lọc này chỉ cho phép các tần số hoạt động của thiết bị (50Hz, 60Hz hoặc 400Hz) đi qua, đồng thời cung cấp khả năng suy giảm đáng kể đối với nhiễu tần số cao hơn. Loại bộ lọc này, được thiết kế đặc biệt để chuyển đổi các sản phẩm bộ đổi nguồn, được gọi là bộ lọc đầu vào EMI.

Bộ lọc EMI trong bộ chuyển đổi nguồn sẽ ngăn chặn nhiễu ở cả chế độ-vi sai và chế độ chung-. Tuy nhiên, do sự khác biệt về cấu trúc mạch, mức độ triệt tiêu nhiễu của chế độ-vi sai và chế độ chung- sẽ khác nhau. Do đó, các thông số kỹ thuật của bộ lọc bao gồm suy hao chèn chế độ-vi phân và suy hao chèn chế độ-chung. Trừ khi có quy định cụ thể là được phép sử dụng không nối đất, tất cả các bộ lọc nguồn đều phải được nối đất, vì các tụ điện bỏ qua chế độ chung trong bộ lọc EMI chỉ hoạt động hiệu quả khi được nối đất.

Bản thân bộ đổi nguồn chuyển mạch cũng là một nguồn gây nhiễu EMI. Trong quá trình chuyển đổi nguồn, bộ đổi nguồn chuyển mạch hoạt động ở trạng thái chuyển mạch, khiến nó trở thành nguồn gây nhiễu EMI mạnh. Nhiễu EMI được tạo ra bao trùm dải tần số rộng và có cường độ cao. Tiếng ồn EMI này còn gây ô nhiễm môi trường điện từ thông qua bức xạ và dẫn truyền, từ đó ảnh hưởng đến hoạt động bình thường của các thiết bị điện tử khác.

Ngoài mạch chuyển đổi nguồn, cấu trúc bên trong của bộ đổi nguồn chuyển mạch bao gồm các mạch điều khiển, mạch điều khiển, mạch bảo vệ và mạch phát hiện mức đầu vào/đầu ra. Các mạch này chủ yếu bao gồm các mạch tích hợp có mục đích chung hoặc chuyên dụng. Khi nhiễu EMI ảnh hưởng đến các mạch analog, nó sẽ làm giảm tỷ lệ tín hiệu-trên-nhiễu của quá trình truyền tín hiệu. Trong trường hợp nghiêm trọng, tín hiệu truyền đi có thể bị nhiễu EMI lấn át, khiến không thể hoạt động bình thường. Khi nhiễu EMI ảnh hưởng đến các mạch kỹ thuật số, nó có thể khiến mạch bị treo hoặc ngừng hoạt động, dẫn đến thiết bị điện tử gặp trục trặc. Sử dụng bộ lọc nhiễu điện có thể ngăn ngừa hiệu quả bộ chuyển đổi nguồn bị trục trặc do nhiễu điện từ bên ngoài.

Một phần nhiễu EMI sinh ra từ đầu vào của bộ chuyển đổi nguồn có thể xuất hiện ở đầu ra. Nhiễu này có thể tạo ra điện áp trong mạch tải của bộ đổi nguồn, gây ra trục trặc mạch hoặc cản trở việc truyền tín hiệu. Những vấn đề này cũng có thể được ngăn chặn bằng cách sử dụng bộ lọc tiếng ồn. Chức năng của bộ lọc nguồn bao gồm:

1. Ngăn chặn nhiễu điện từ bên ngoài can thiệp vào mạch điều khiển của chính bộ đổi nguồn.

Các bề mặt cắt trên mũi máy nghiền đầu thẳng đứng (dành cho phay) nằm ở các cạnh của nó, được thiết kế để cắt theo chiều ngang, bề mặt cắt của mũi khoan (dành cho khoan) nằm ở đầu, được thiết kế để cắt theo chiều dọc xuống dưới .. bạn sẽ nhận thấy máy nghiền cuối thường có một mặt phẳng ở đầu mũi.

2. Ngăn chặn nhiễu điện từ bên ngoài ảnh hưởng đến hoạt động của thiết bị tải được kết nối với bộ đổi nguồn.

3. Loại bỏ EMI do chính bộ đổi nguồn tạo ra.

4. Loại bỏ EMI do các thiết bị khác tạo ra và truyền qua bộ đổi nguồn.
